콘탁스 G45 렌즈 Focus Calibration + 6bit Coding

지난번 구매한 펀리더 컨버전키트로 개조한 콘탁스 G45 M-mount 렌즈, 디지털 M바디를 M10-P를 영입해서 오늘 드디어 초점 조절을 위해서 분해/재조립 작업!



기본적으로 시작은 (0) 제일 먼저 초점 개스킷 링 아무것도 없이 테스트 (G45자체에도 2개 들어있었지만)  M10-p에서 확인 결과 초점이 실제 렌즈 거리계에 나오는 상(파인더로 보이는 이중 합치로 보이는 상) 보다 초점이 더 앞에 (짧게) 잡힌다. 즉 파인더의 이중합치상이 합치된 그림보다 더 오른쪽으로 합치를 벗어나 상당히 돌려서 찍어야 (거리를 짧게해야) 초점이 맞는 사진이 나온다는 얘기다. 중요한 것이 이것이 앞으로 조정을 위한 기준점이다. 앞으론 이 기준을 중심으로 거리 오차를 줄여간다.



(1) 이렇게 상이 실제 거리보다 짧은 거리에 초점이 맞는 것을 교정하기 위해 먼저 가장 두꺼운 개스킷 링 2개(콘탁스에서 나온 것)를 일단 2개를 추가해본다. 다시 재조립 후 다시 테스트 (개조키트에도 여러개 링이 다양한 두께로 키트 제품과 같이 제공됨) .... 사진을 찍어 확인해보니 확실히 이번에는 아까 보단 조금만 오른쪽으로 넘겨서 상을 찍으면, 초점이 맞는다. 이전과 비교를 하면 오른쪽으로 아까 보단 조금 "덜" 돌려 초점을 잡아야된다. 즉 링을 조금 더(?) 추가할 필요 있음. 그리고 렌즈 분리 시에 꼭 기억해야 되는것이 렌즈의 조리개를 5.6에 놔야 안에 렌즈가 분리되어 안에 렌즈군 덩어리가 나올 수 있다.



(2) 다시 분해 후 이번엔 0.05mm 짜리 링 하나만을 추가, 상당히 얇은 것인데, 이것을 추가하고 재조립, 다시 테스트

워... 확실히 이전 보다 오차가 줄어든다. 하지만 아직도 이중합치를 정확히 맞추어 찍으면 아직도 핀이 조금 나감, 다시 분해 ㅠㅠㅠㅠ (맞을 때까지 계속함)

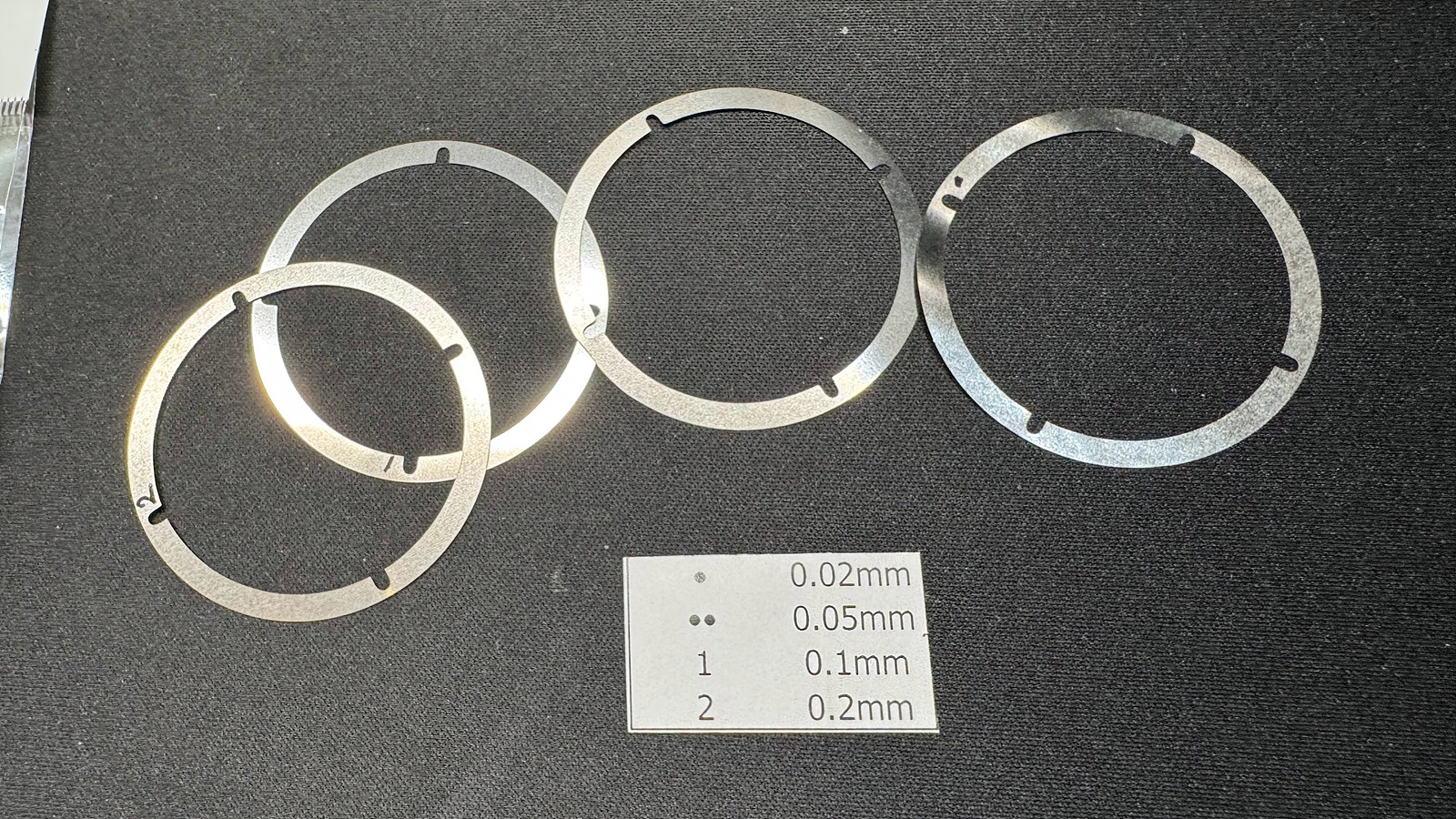

(3) 이번엔 0.02mm 짜리 더 얇은 링 하나 더 추가, 지금까지 모두 하면 기본링 2개(젤 두꺼운 것), 0.05mm 하나, 0.02mm 하나, 모두 4개의 개스킷링을 추가함. 다시 재조립, 테스트... 제발 맞아라... 워... 이젠 초점이 얼추 맞는다. 솔직히 이정도면 오차 범위 안까지도 온것 같다.



(4) 하지만 그래도 칼핀을 목표로 하기에 최종 점검 테스트로 얇은 것 하나를 일부로 더 추가해서 이전과 비교 해본다 (4장까지도 잘 맞았지만 이번엔 5장으로 확대) 이번 테스트는 관점이 초점이 오버되는지(이중합치가 왼쪽으로 넘어가는지 여부)를 보는 것이 중요하다. 이 테스트로 정말 초첨이 정확히 맞는지에 대한 느낌을 확인한다. 이전도 잘 맞았지만 이전 4장 때랑 비교를 해보니 아주 조금 더 정확한 것 같다. (조정의 여지가 조금 있었다는 얘기죠)  무엇보다 왼쪽으로 넘어가면 초점이 틀어져서 이제 정확한 초점까지 온것을 확인 할 수 있다. 드디오 초점 조정 완료!!



오!! 합격. 드디어 칼핀으로 맞습니다. ㅎㅎㅎㅎ



이제는 하도 많이 분리, 조립을 반복하다 보니 눈 감고도 할 수 있을 것 같은 느낌이다. 그리고 중요한 팁은 분리/조합 시 페이퍼클립을 가지고 개스킷 링 여러개를 정렬 맞추는 것을 유지하는 것으로 사용하는 것이 편하다.

M10-p + G45

다른 분들은 어느 정도로 초점이 맞는지 궁금하네요. 이것이 물건 마다 차이가 있는 것 같기도 하고, 그렇치않다면 일괄적으로 몇개 정해진 두께를 삽입하라고 구체적인 설명이 있었을텐데, 그러치않고 개조키트에서도 다양한 두께의 개스킷 링을 아예 넣어서 제품안에 제공하는 것을 보니 개개인들이 다들 알아서 조정하라는 것 같습니다. ㅠ



M10-p에서 확인해보면 45mm라서 그런지 파인더에서 보이는50mm 프레임 라인보다 확실히 밖으로 실제 사진이 조금 더 나옵니다.ㅎㅎㅎ M3에서 기존에도 35mm 렌즈를 사용하다 보니 이정도 차이는 껌이네요. 어째든 진득한 색감이 G45 좋습니다.



마지막으로 Lens detection을 auto로 했더니 M10p가 G45렌즈를 50mm 2.0f, 50mm 1.2f... 렌즈 인식이 왔다 갔다 하네요 ㅠㅠㅠ Quick하게 야매로 라이카 6bit 코딩을 Summicron-M 50mm f/2 (IV,V) 으로 인식할 수 있도록 칠합니다. Summicron 50mm의 6bit 코딩은 "100001" 입니다. (첨부 참조)

M lens 6bit codes.xlsx

0.18MB



Leica 6bit Coding



즉 양쪽 끝에만 검은 색으로 칠하고 가운데는 흰색으로하면 45mm를 50mm 2.0 스미크론으로 인식합니다. 일단 라이카에는 자체적으로도 공식적으로 45mm 렌즈는 없기때문에 그냥 젤 가까운 Summicon 50mm로 하면 젤 적합 할 것 같네요.

기존에 가지고 있던 포스카펜으로 대강 칠합니다.

다행히도 이 렌즈키트는 자체에서 라이카 사용을 위해서 나온 것이라 6bit를 지원하고 정확한 위치에 6개 홈이 이미 파여있다. 코드에 맞게 색칠만 하면 된다. 타 렌즈대비 까질 걱정도 없이 바로 사용 가능하다. M10-p 바디에서 이젠 정확하게 매번 바꿔 낄때마다 Manual로 설정 않해도 제대로 바로 인식 가능.

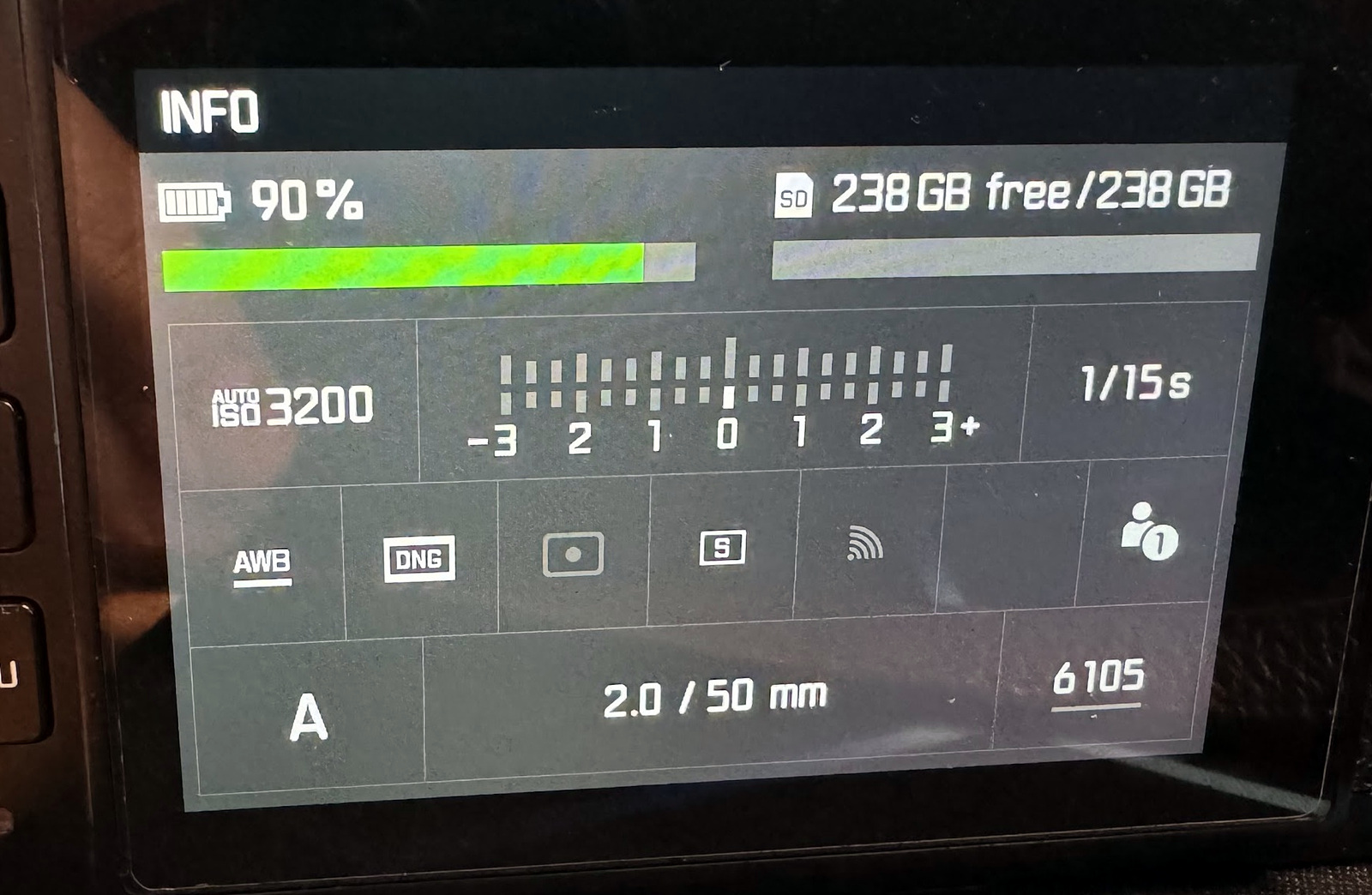

렌즈 인식 결과



기존에 매번 35mm로 찍다가 g45로 장착해서 보니 50mm와 75mm frameline이 같이 파인더에 나와서 조금은 어색하네요. 왠지 G45 M-마운트 렌즈에 왠지 더 정이가고 나름 노력을 들여서 그런지 나름 Favorite이 되가는 느낌이랄까? 가격이 3배 더 비싼 35mm Summilux FLE 만큼 애정도 상승 ㅎㅎㅎ. 드디어 M3 바디캡 렌즈로 준비 완료!

어째든 렌즈 개조 나름 재미있네요. 조만간 35mm 개조키트도 다시 물건 풀리면 바로 블랙페인트로 G35도 가려고 합니다. Summilux 35mm ASPH만큼의 성능은 아니더라도 나름 성능도 괜찮고 무엇보다 기존 대비 디자인이 라이카와 똑같이 나왔고 (더 이쁨), 크기가 크지 않고, 물건 만듬새도 괜찮고 튼튼하고 가격도 나름 저렴하고 (라이카 대비 ㅎㅎ)



언제나 이번이 마지막 이라는 맘을 가지지고 더 이상 뽐뿌질은 받지 않으려고 노력 중 이지만....

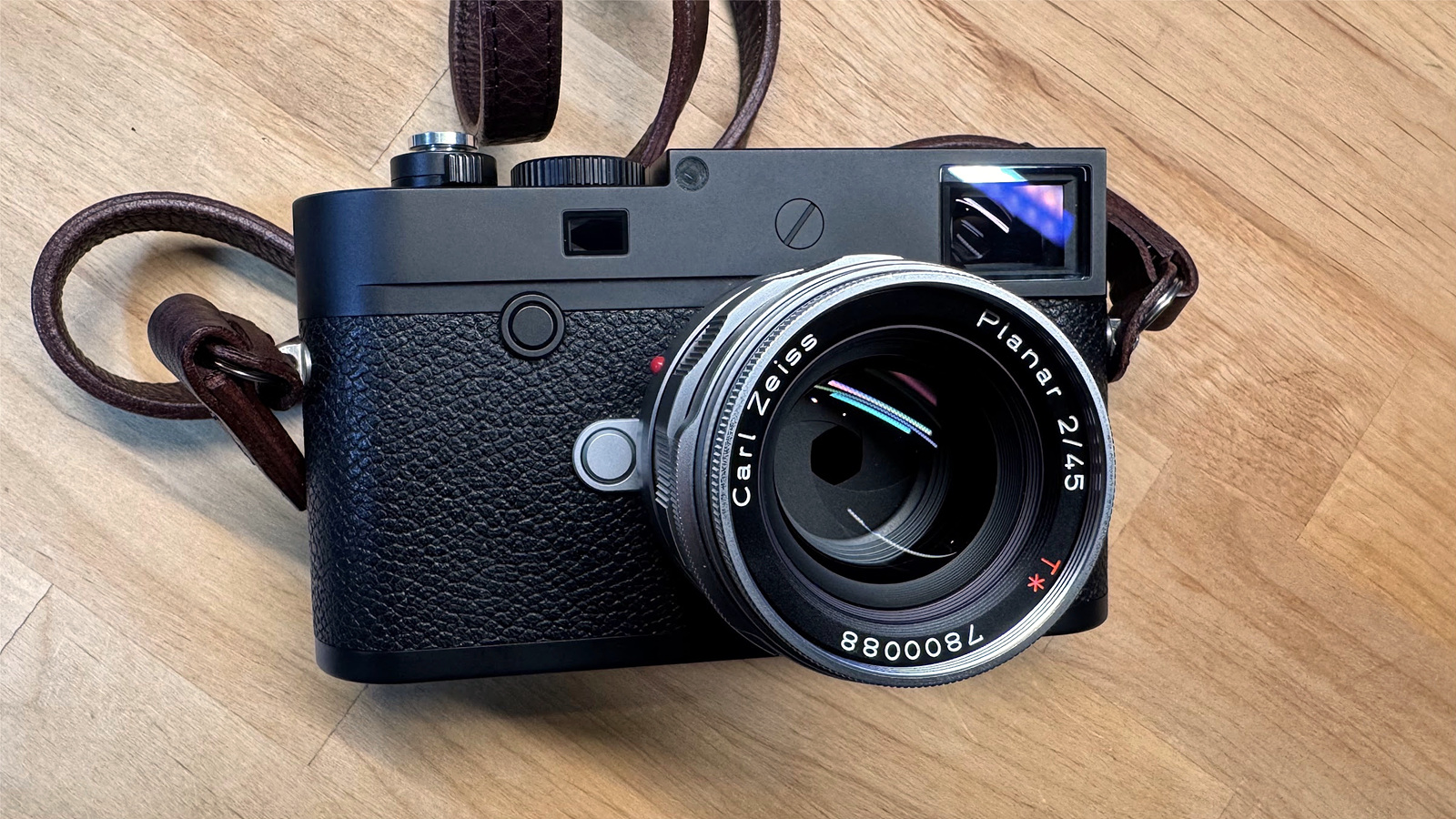

초점 조정 완성된 M마운트 G45 Planar
